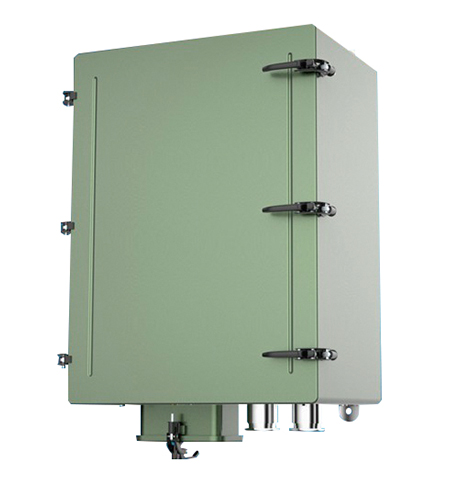

選用公司標準SM箱體，外形美觀
箱體經過橘紋亞光噴塑，具有良好的耐腐蝕性，經久耐用
箱門采用雙層密封條，防水效果好
具有手動、自動相序轉換功能
箱內附有插圖框，并貼有醒目的操作說明標識
箱門上帶有自鎖式門撐，方便使用及維護
進線可選配填料函、穿線管或鉸鏈密封蓋，出線標配填料函
1. 額定電壓：AC220V/AC380V/AC440V 50/60Hz
2. 額定電流：100A/160A/250A/400A/630A
3. 防護等級：IP44/IP56
4.環境溫度：-10～55℃
5. 產品標準尺寸見下表
|
額定電流 |
外形尺寸 |
安裝尺寸 |
備注 |
|||
|
寬（A） |
高（B） |
深（C） |
寬（D） |
高（E） |
||
|
100A、160A、250A |
500 |
700 |
350 |
340 |
740 |
圖1 |
|
400A |
600 |
700 |
400 |
440 |
940 |
圖1 |
|
630A |
700 |
900 |
400 |
540 |
940 |
圖1 |
圖1

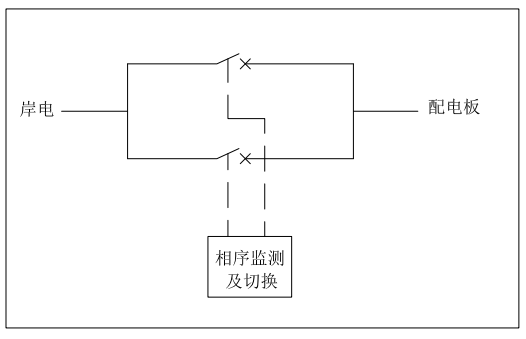

1.切換相序控制旋鈕SA1，實現“應急/自動”相序轉換功能；
2.切換應急控制旋鈕SA2，實現“應急”相序轉換功能下的相序輸出(手動操作)；
3.功能描述：
（1）正常情況下，則只需將SA1旋至“自動”模式，相序繼電器自動判斷，若此時輸入正序電源，則正序繼電器動作且正序電源指示燈點亮，輸出正序電源；若此時輸入逆序電源，則逆序繼電器動作且逆序電源指示燈點亮，輸出正序電源；
（2）若相序繼電器故障，則只需將SA1旋至“應急”模式，人為判斷,若此時輸入正序電源，則將SA2旋至“同相”檔位，則輸出正序電源；若此時輸入逆序電源，則將SA2旋至“反相”檔位，則輸出正序電源；
4.當輸出控制旋鈕SA3打在“關”檔位，無輸出。
詳細參數請聯系客服
